디지털계측기-FB
Digital Intelligent

SungHo

Digital
Intelligent Meter

Type

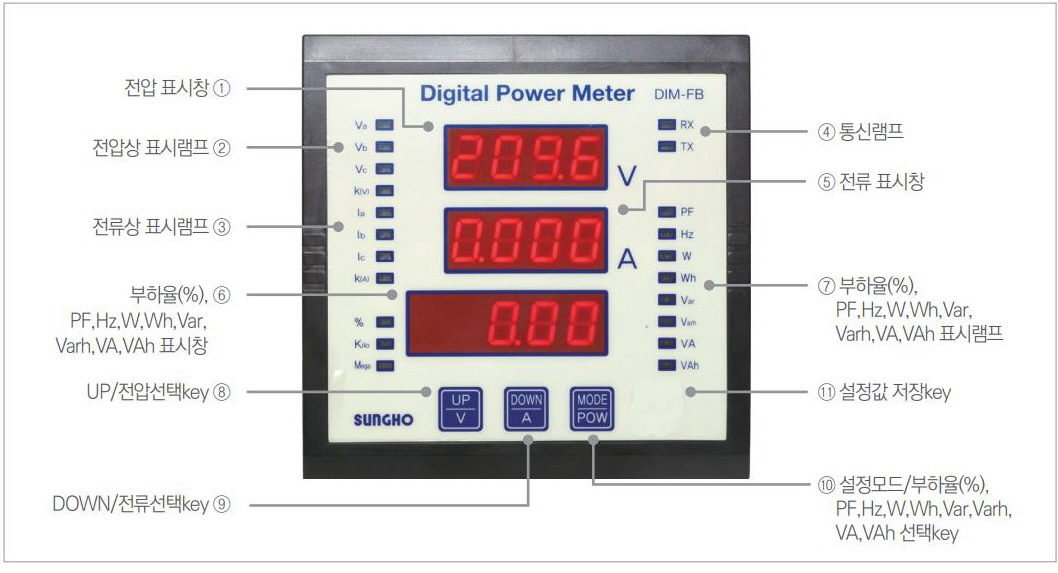

전면부 구조 및 기능 Front structure and function

KEY 기능 Key function

UP/V

일반모드

상전압, 선간전압표시(Va-Vb-Vc-Va/Vb-Vb/Vc-Vc/Va 순서로 순환)

설정모드

Parameter 입력값의 증가기능

DOWN/A

일반모드

상전류표시(Ia-Ib-Ic 순서로 순환)

설정모드

Parameter 입력값의 감소기능

MODE/POW

일반모드

전력 Parameter 측정값 %(부하율), PF, Hz, W, Wh, Var, Varh, VA, Vah 순서로 순환

설정모드

3초동안 계속 누르면 설정모드로 진입

계측 표시범위 Measurement display range

Parameter

명칭

표시범위

정밀도

상전압 Phase voltage

0 ~ 999.9kV

±0.5%

Va-Vb

선간전압 phase-phase voltages

0 ~ 999.9kV

±0.5%

상전류 Phase currents

0 ~ 999.9kA

±0.5%

유효전력 Active power

0 ~ 999.9kW

±0.5%

Var

무효전력 Reactive power

0 ~ 999.9kVar

±0.5%

피상전력 Apparent power

0 ~ 999.9kVA

±0.5%

역률 Power factor

0 ~ 1.000

±0.9%

유효전력량 Active energy

0 ~ 999.9MWh

±1.0%

Varh

무효전력량 Reactive energy

0 ~ 999.9MVarh

±1.0%

Vah

피상전력량 Apparent power energy

0 ~ 999.9MVah

±1.0%

주파수 Frequency

45 ~ 65

±1.0%

Load factor

평균부하율 Average load factor

0 ~ 120%

±1.0%

성능 Performance

결선방식

단상 2선식, 단상 3선식, 3상 3선식, 3상 4선식

정격

주파수

60Hz

CT 2차

CT : 5A

PT 2차

PT : 110V

입력범위

전류

AC 0.05A ~ 6A

전압

AC 50V ~ 300V (VL-N)

사용환경

동작온도

-10˚C ~ 50˚C

보존온도

-20˚C ~ 70˚C

습도

80%이하 (단, 이슬이 맺히지 않을 것)

제어전원

AC / DC 110 ~ 220V ±20%

통신방식

RS485(Option)

프로토콜

MODBUS RTU

Dimension

144W X 144H X 68D

외관치수도 Dimensions, mm

후면 단자배열 Rear terminal arrangement

외부 결선방법 Outside wiring method
