| 시험용 단자대 Test Terminal Block type |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S | H | - | C | T | T | - | 0 | 3 | S | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SungHo | Type | Test Terminal |
단자수 Pole |
구분 Section |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C : Current | 03 : 3 pole | P : Plug | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P : Voltage | 04 : 4 pole | C : Consent | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S : Set | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
성능 Characteristics |
정격절연전압 Rated insulation voltage | AC, DC 500V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 정격통전전류 Rated current | 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 절연저항 Insulation resistance min. | 100MΩ 이상(DC500V MΩ 절연저항계) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 내전압 Dielectric strength | 1min at 2,500VAC 50/60Hz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 사용주위온도 Operating temperature | -25 ~ 50˚C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 온도상승 Temperature rise | 30˚C 이사 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 보존온도 Storing temperature | -40 ~ 85˚C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 최대접속전선 Rating suitable wire | Max. 5.5min2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

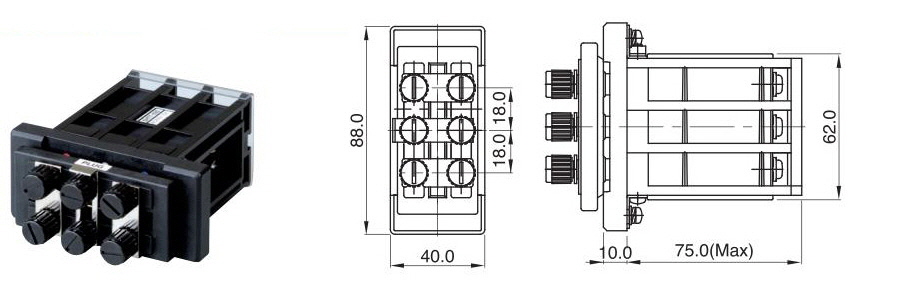

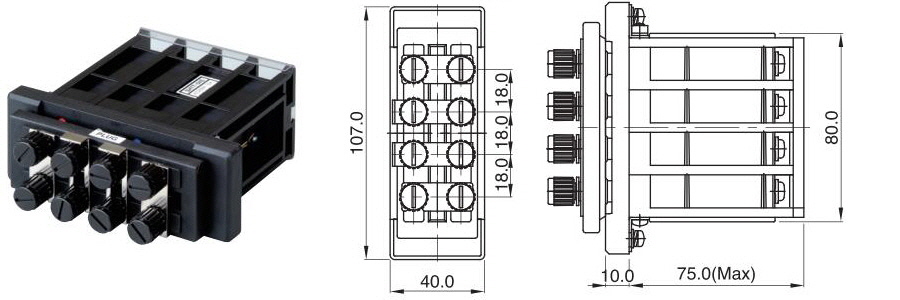

| 외형치수 Dimensions | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

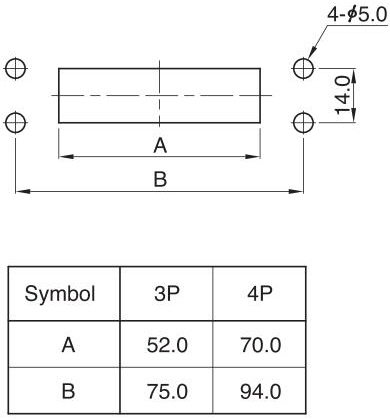

판넬가공치수 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 상세 도면은 하단의 링크를 이용해 주시기 바랍니다. Details on the bellow. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
